反射式隔熱與體積式隔熱
-- 2016. 11. 12

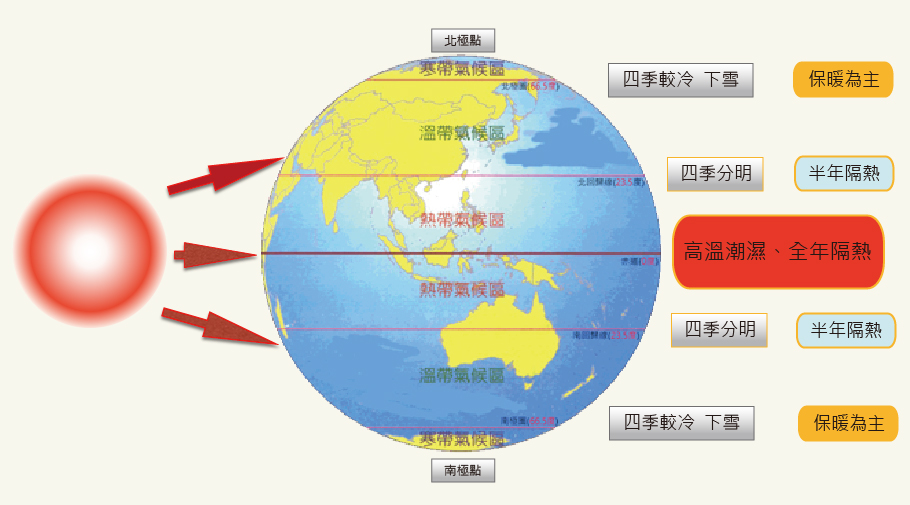

太陽熱與人的關係






*寒帶區域與熱帶地區的建築物保溫隔熱需求



寒帶區域>暖氣>冬季室內保暖                                                     熱帶地區>冷氣>夏季室內舒適
冬天 :  0度~ 20度下                                                                   夏天 : 30~38
溫差 :  30度 以上                                                                       溫差 : 8度 以上
日夜 :  24小時使用                                                                     白天 : 8小時使用
注重:建築物 >內部保溫取暖                                                      注重:建築外殼>隔絕熱輻射
需求 : 保溫 >熱輻射穿透〈傳導〉                                                 需求 : 隔熱>熱輻射不傳導〈滲透〉
重視 :  K值                                                                                 重視 :  R值

*寒帶地區_寒帶地區的節能法令特別強調建築的                            *亞熱帶區域_的建築中沒有隔熱.保溫措施,太陽熱量
 屋頂、外牆、開口部的保溫處理 ;減少所謂的
 ​ 通過屋頂進入室內。
 熱損失〈流失〉。

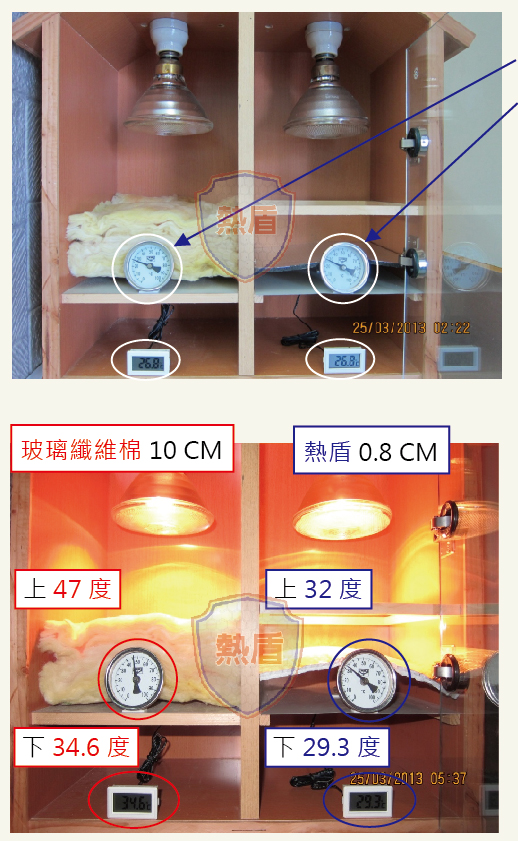

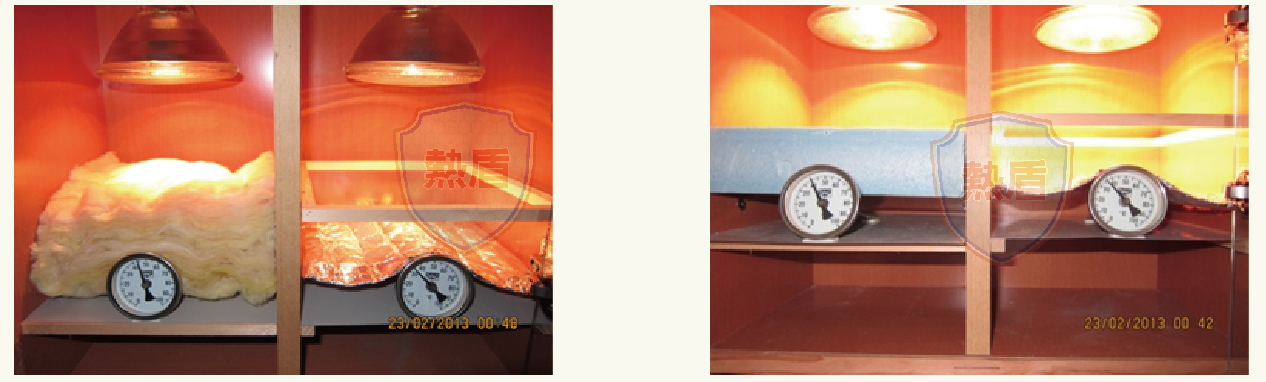

反射式與體積式溫度測試比較                       燈源 : 100W向下照射

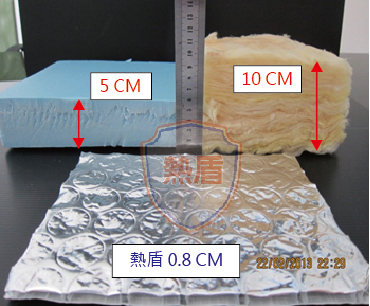

*反射式 熱盾節能毯.厚度0.8 CM,反射阻隔熱的能力 >〈熱傳導〉溫度

*體積式 玻璃纖維棉.厚度10 CM,吸熱後釋放二次幅射 >〈熱傳導〉溫度



 ~ 測試前 ~
上層  >機械溫度計
14
鐵皮下>電子溫度計  26.8


傳統的體積式材料
如玻璃纖維棉、泡棉類、岩棉高密發泡PS板等,
『其藉由材料的厚度(減緩)所吸收輻射熱的傳導速度』
因其不具任何反射、排斥輻射熱的功效。當熱源消失
後,即夜晚時,建築物內部所蓄積飽和的熱能>開始緩
慢的散發出來,向室內傳遞熱能使室內的溫度逐漸提高。

〈釋放二次輻射=熱傳導〉





先進的反射式材料
源自航太科技「熱盾」節能毯
1.反射97%太陽輻射熱.阻隔熱傳導。夏天隔熱輻射、
  冬天保溫、雨季防潮.降低噪音。
2.無毒、不含甲醛、無致癌物質。
3.符合國際與歐盟耐燃標準認證

4.防水、不結露、獨特的纖維編織材料,拉伸力強,
  結構力牢固 。
5.環保可回收使用、無污染。
6.耐候性佳、產品壽命長

一次到位、不需再維護保養支出。

(長期穩定的斷熱效)









                        ~ 加熱60分鐘 ~

              上層輻射熱 溫度 47  /   上層反射熱 溫度 32

           鐵皮下傳導熱 溫度34.6/ 鐵皮下阻隔熱 溫度29.3

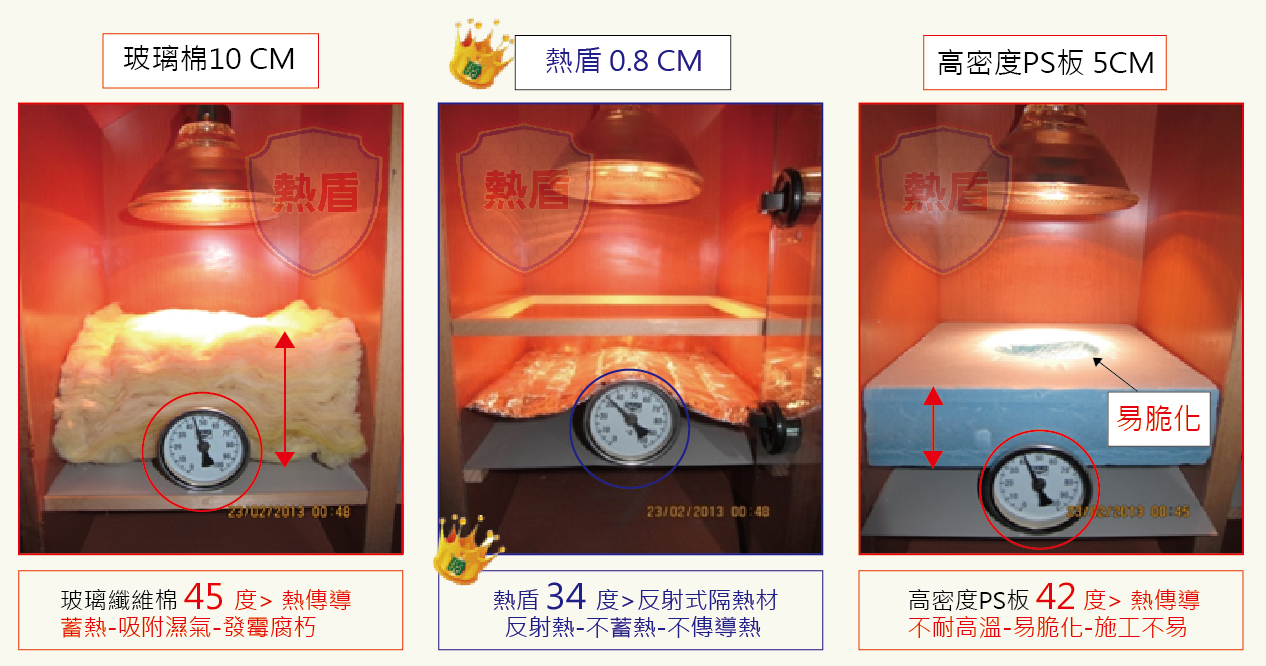

  先進反射式 & 傳統體積式 隔熱測試

   台灣海島型氣候  夏季高溫又潮溼.多雨,
   空氣濕度過高或過低時,都有利於一些細菌和病毒
   的繁殖和傳播,在任何氣溫條件下潮濕的空氣對人
   體都是不利的,相對濕度通常與氣溫、氣壓共同作
   用影響人體。

   現代醫療氣象研究表明,對人體比較適宜的相對濕
   度為:夏季室溫25℃時,相對濕度控制40%~50%
   比較舒適;濕度增高時,則會使熱傳導加快約20倍
   * 體積式隔熱材吸附濕氣後會失去保溫.隔熱功能
    ,因體積厚度蓄熱 > 環境濕度使散熱不良,易長菌
   發黴,不適合台灣海島氣候環境,體積佔據空間,
   既不環保對環境不友善,也對人體也有害





〈燈源:100W向下照射  時間 : 60分鐘〉

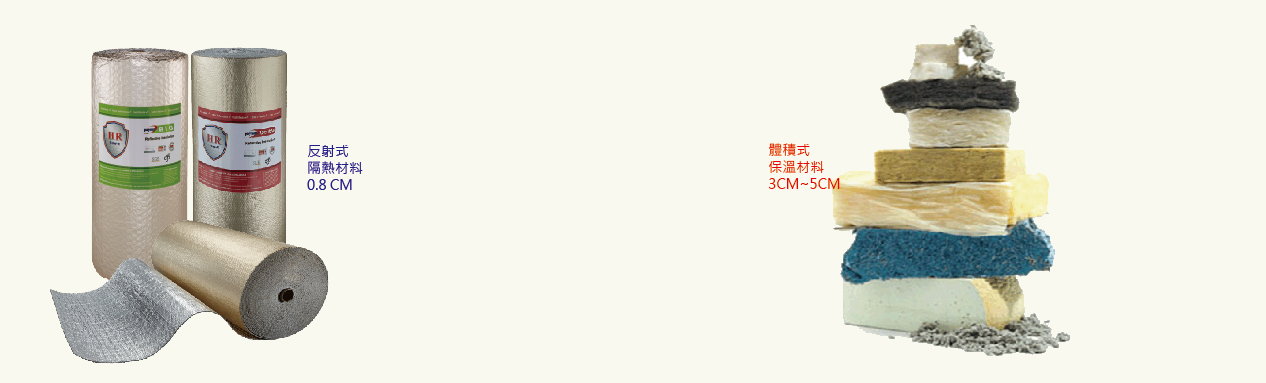

                                                                               反射式體積式
                                                   材料的物性原理與特性分析


















*先進的 反射式隔熱 亞熱帶區域                                                    *傳統的 體積式保溫 寒帶區域

1. 反射97%太陽輻射熱.阻隔熱傳導。                                                             如玻璃纖維棉、NBR泡棉、岩棉、高密發泡PS板…,
夏天隔熱、冬天保溫、雨季防潮.降低噪音。                                                    因其不具任何反射、排斥輻射熱的功效。
2. 無毒、不含甲醛、無致癌物質。                                                                「藉由材料的厚度.密度(延緩)所吸收輻射熱的傳導」
3. 符合國際與歐盟耐燃標準認證                                                                    將熱源儲存於其體積內,有隔熱的假像「延緩≠減少」
4. 耐候性佳、防水、不結露                                                                           當熱源消失後,即夜晚時,建築物體積所蓄積熱量飽
5. 獨特的纖維格狀編織材料,拉伸力強,結構力強。                                        和後>會釋放出熱源,即〈釋放二次輻射=熱傳導〉
6. 施工無污、染環保可回收使用。                                                                 向室內傳遞熱能,室內溫度上升>產生悶熱感。
7. 產品壽命長,一次到位、不需再維護保養支出。

*夏季高溫與潮濕會使〈熱傳導加快約20倍〉
〔反射式=阻隔熱=低熱傳導=穩定的斷熱效益〕
   〔體積式=蓄熱=延緩熱傳導=隔熱的假像〕

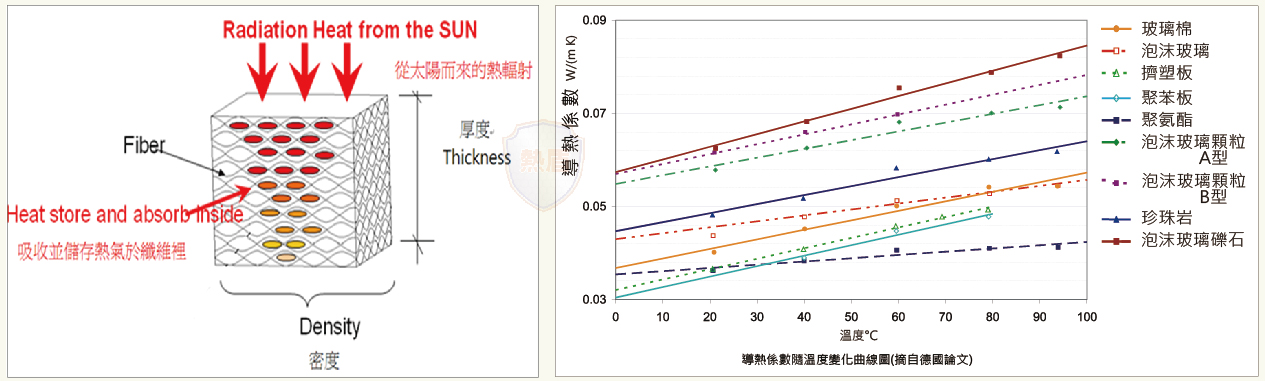

德國斯圖加特大學學術論文〔溫度.濕度與熱傳導的交互關係〕中的實驗報告資料,依據德國標準DIN 52616-1試驗方法求得,舉(PS板_聚苯乙烯發泡保溫板)為例…..冬天0度時,導熱係數是0.03,夏天70度(屋頂有可能曬到70度以上)導熱係數上升到0.05,上升了60% 加快『熱傳導』。 材料的物性原理與材料特性>決定了體積式材料可保溫,但不隔熱的天性。
*經過實驗與安裝測試,體積式材料的「熱傳導率」會隨著外在溫度上升,而增加熱傳導率。


資料來源 : 德國斯圖加特大學_熱力學與熱工程研究所    www.itw.uni-stuttgart.de
